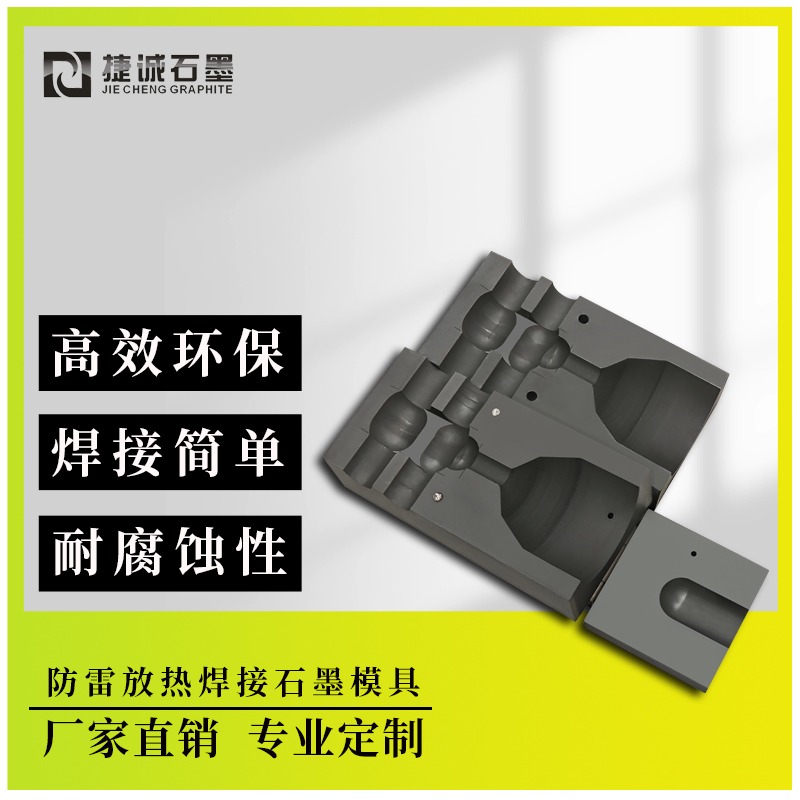

铜包钢热熔焊石墨模具的结构设计

铜包钢热熔焊石墨模具的结构规划需环绕资料特性适配、焊接工艺需求、操作快捷性三大核心打开，其结构一般由模具盖、模腔体、熔接腔、导流槽、模夹及排气体系等模块组成，以下是具体分析：

一、核心结构模块规划

模具盖与焚烧体系

功用：封闭模腔，避免焊接时熔融金属飞溅，同时集成焚烧端口，经过引火粉触发铝热反响（铝与氧化铜反响生成2500℃以上高温）。

规划要害：

选用铰链衔接模盖与模腔体，便于快速开合；焚烧端口需精准对准模腔内引火粉存放区，确保反响瞬间引燃焊料；模盖内侧可增设保温层，削减热量散失，提高反响功率。

模腔体与熔接腔

功用：承载待焊铜包钢导体，经过准确的导体定位设备确保对接面紧密贴合，构成冶金结合。

规划要害：

熔接腔形状：依据焊接需求规划为一字型、十字型或T字型，以习惯不同导体衔接场景；

导体定位设备：选用凹槽或卡扣结构，固定导体位置，避免焊接时移位；

模腔材质：选用高纯石墨（纯度＞99%），其耐高温性（＞3000℃）、导热性（120-165 W/m·K）和化学稳定性可确保模腔在高温下不变形、不与金属反响。

导流槽与排气体系

功用：

导流槽引导熔融金属从模腔上部流向熔接腔，确保填充均匀；排气孔排出反响发生的气体（如氧化铝蒸汽），避免模腔内压力过高导致迸裂。

规划要害：

导流槽截面需依据金属液流速规划，一般为上宽下窄的梯形，流速先增后减，促进焊渣沉降；排气孔直径控制在1-2mm，数量依据模腔体积确认，确保气体快速排出同时避免金属液走漏。

模夹与固定设备

功用：经过机械压力固定模腔体与模具盖，确保焊接过程中模腔密封性。

规划要害：

选用快速夹具或螺栓衔接，操作时刻＜5秒，习惯野外作业需求；模夹需具备足够强度（抗拉强度＞50MPa），避免高温下变形。

二、要害规划参数优化

模腔尺寸与导体匹配

模腔内径需依据铜包钢导体直径规划，一般留出0.1-0.5mm间隙，既确保金属液填充又避免过量焊料导致接头脆化。

示例：焊接Φ12mm铜包钢导体时，模腔内径规划为12.2-12.5mm。

焊渣过滤结构

在导流槽与熔接腔衔接处设置环形过滤网（孔径1.0-2.0mm），阻拦大颗粒焊渣（＞0.5mm），削减接头内部缺陷。

模腔内壁增设1-3个环形凹槽，进一步沉积残渣，提高金属液纯度。

三、典型应用场景验证

以铁路接地体系铜包钢导体焊接为例：

操作流程：清洁导体表面→装配模具→加入焊料（铝粉+氧化铜）→点燃引火粉→冷却后拆开模具；

效果数据：

接头抗拉强度＞200MPa（母材强度90%以上）；电阻率＜0.1μΩ·m（挨近铜导体）；焊接时刻＜30秒，功率较机械衔接提高50%。

四、规划优势总结
规划要害 优势

模块化结构 便于快速替换磨损部件（如模腔体），下降维护本钱；

石墨资料选型 耐高温、耐腐蚀，使用寿命＞500次焊接，综合本钱低于金属模具；

准确的导体定位 确保焊接接头同轴度＜0.1mm，削减触摸电阻；

集成排气与过滤体系 焊接合格率提高至99%以上，削减返工。
